Werkstattbilder
Eine kleine Auswahl an Werkzeugen und Vorrichtungen die benötigt werden um Puppen, Teddy & Co. fachgerecht zu reparieren.

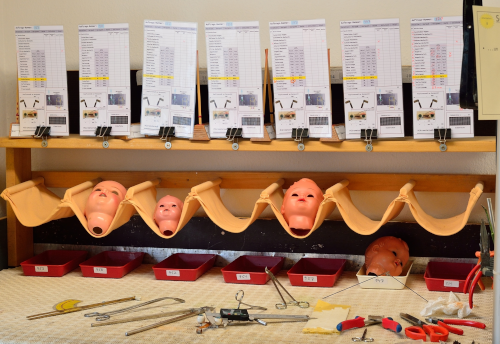

Organisation:
Jeder Kunde erhält bei Auftragserteilung eine indizierte Kommissionsnummer.
Die Arbeitslaufkarte in Verbindung mit der Kommissionsnummer stellt sicher, dass der Kunde mit dem Kundenauftrag und der dazugehörigen Puppe unverwechselbar zusammengeführt sind.

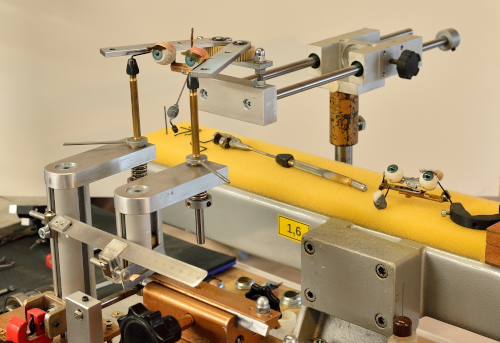

Achsengestelle der Schlafaugen oder Flirtymechanik millimetergenau vermessen:
Das Drahtgestell ist rechts und links in die Achslöcher der Augen eingeführt. Die eingesteckten Drähte in den Achslöchern rechts und links der Augen, sind die Achsen um die sich die Augen drehen.
Dieses Drahtgestell muss exakt in den Innenraum des Kopfes passen, da der Luftspalt zwischen Draht und der Innenseite des Kopfes für die Klebung nicht mehr als 1,5 mm betragen darf.
Mit dieser Vorrichtung kann das Drahtgestell millimetergenau vermessen und angepasst werden.

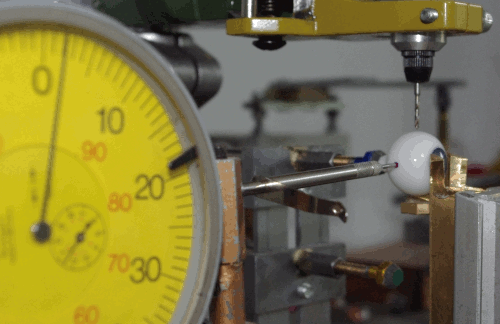

Achsenlöcher
Die Achsenlöcher in den Augen (Kugelform) müssen sich sehr genau im Zentrum der Augen-Kugel befinden.
Eine Abweichung von der Zentrumsmitte der Augen-Kugel von 0,5 mm ist die maximaleToleranzgrenze.
Größere Abweichungen der Achsbohrung aus dem Zentrum der Augen-Kugel würde dazu führen, dass die Augen klemmen.
Mit dieser Zentriervorrichtung kann die Achsbohrung Zehntelmillimeter genau gebohrt werden.

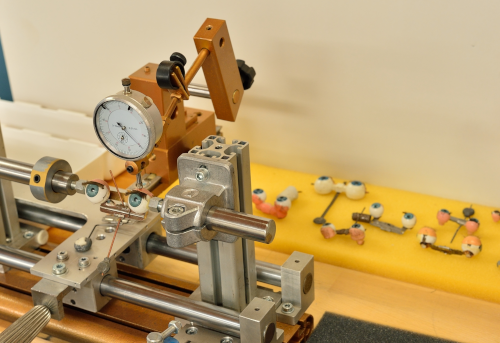

Rundlaufprüfung
Der Augeneinbau gestaltet sich prinzipiell schwierig. Das ist dadurch bedingt, dass die Augenkonstruktionen nicht für einen praktischen, oder leicht wiederholbaren Reparaturprozess ausgelegt sind.
Deshalb wird vor Einbau der kompletten Augenmechanik die Augenmechanik nochmals nachgemessen. Mit dieser Messvorrichtungen lassen sich Toleranzüberschreitungen nachweisen.
Die gegebenenfalls dann nachgebessert werden müssen.
So ist sichergestellt, dass die Augenmechanik korrekt ist und eingebaut werden kann.

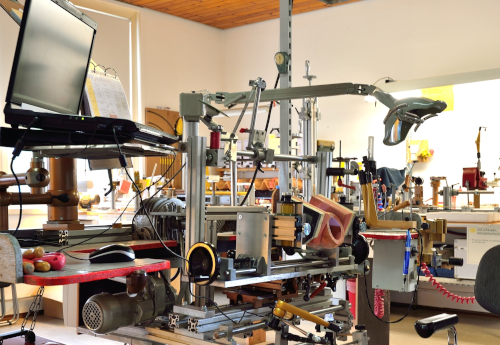

Augeneinbauvorrichtung:
Der Kopf wird mit dem Gesicht nach unten in die Spannvorrichtung geklemmt. (erleichtert den Augeneinbau)
Die Augen mit dem Drahtgestell werden mittels eines Gelenkarmes mit Zentralklemmung und einer Klemmzange gehalten, in den Kopf eingeführt und Justiert.
Der Prozess des Justierens wird mit einer Video-Kamera am PC sichtbar.
Die Spannvorrichtung für den Kopf und die Klemmvorrichtung der Augen kann komplett, per Elektroantrieb und Fußschalter, 360 Grad um die eigene Achse gedreht werden.
Dabei wird überprüft, ob die Schlafaugen- oder Flirtymechanik korrekt auf und zu gehen und der Blick der Augen korrekt ist. Des weiteren kann die Vorrichtung genau in die Position gedreht werden, die für den Klebereintrag am günstigsten ist.
